Dinamometar – uređaji za mjerenje sile

Metlogix digitalni uređaji za mjerenje sile

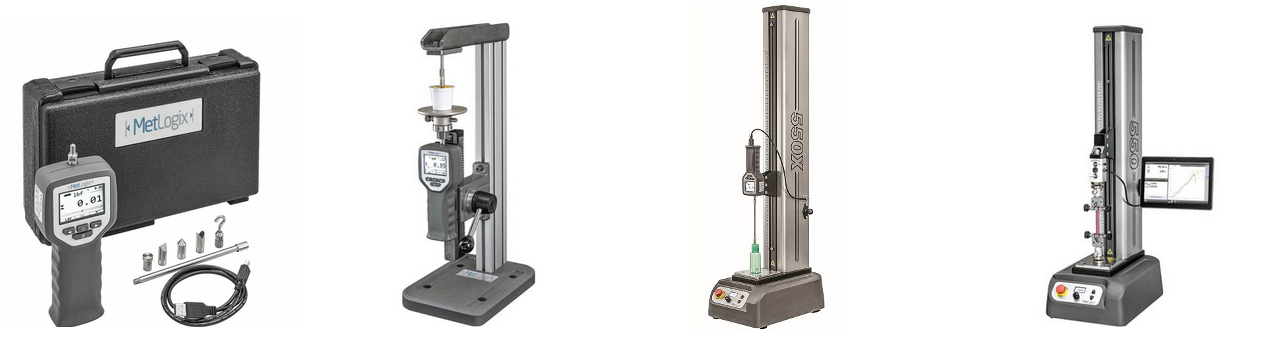

Mjerači sile u ponudi:

DFG Digitalni mjerač sile, DFC ručni digitalni dinamometar s Bluetooth, CNC digitalni dinamometar



TOPOMATIKA D.O.O. – prodaja Metlogix mjerača sile u regiji. Sve informacije o proizvodima možete zatražiti na telefon +385 1 3496 010 ili e-mail deformacije@topomatika.hr



Interaktivna simulacija: Metlogix CNC mjerač prekidne sile

Pokrenite mjerenje sile rastezanja uzorka, pritisnite na Start ili kliknite na senzor sile na dinamometaru.

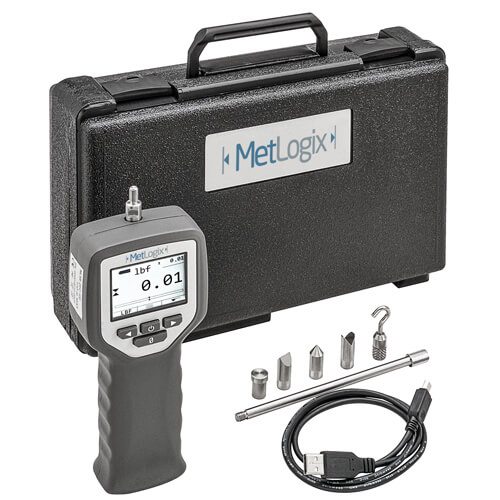

DFG digitalni prijenosni dinamometar

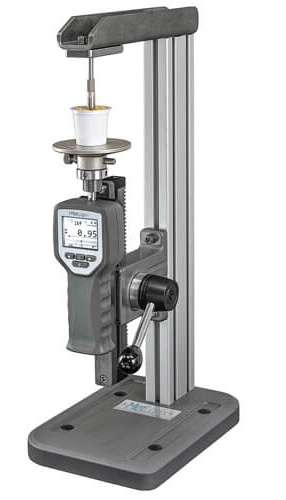

  • Mogućnost uporabe kao ručni digitalni dinamometar ili na ručnom ispitnom postolju
  • Mogućnost odabira prikaza mjernih jedinica: N, gf, kgf, lbf, ozf
  • Mogućnosti prikaza na integriranom digitalnom ekranu: sila u stvarnom vremenu, max. vlačna sila, max. tlačna sila
  • Odabir funkcija s dvije tipke
  • Integrirana kontrola tolerancija
  • Točnost +/- 0,2%
  • Rezolucija prikaza 5000:1
  • Sampling rate 10kHz
  • Unutarnja memorija za 50 rezultata
  • Integrirana statistička evaluacija
  • Izvoz podataka preko USB ili RS232
  • Iznimno robusno i ergonomsko kućište od lijevanog aluminija
  • Sigurnosno preopterećenje do 200%
  • USB punjač baterije
  • Mjerenje sile u oba smjera (pritisak i rastezanje) od 0 do 50N, 100N, 250N, 500N, 1000N, 2500N

DFC ručni digitalni dinamometar s Bluetooth

  • Može se koristiti kao ručni prijenosni mjerač sile ili montiran na motoriziranom ispitnom postolju
  • Funkcionira i kao upravljačka jedinica za CNC motorizirano ispitno postolje FMM te služi za automatsko provođenje testova
  • Na integriranom monitoru može prikazati: sila u stvarnom vremenu, vršne sile, statistiku (minimum, maksimum, raspon, prosjek, standardna devijacija)…
  • Fizičke tipke za odabir najvažnijih funkcija
  • Grafički prikaz sile u obliku bar plota
  • Izbor prikaza sile u raznim mjernim jedinicama: N, gf, kgf, lbf, ozf
  • Metode ispitivanja: u stvarnom vremenu, max. vlačna sila, max. tlačna sila, prosječna sila tijekom vremena
  • Proširene metode mjerenja sile kada se DFC koristi s ispitnim okvirom sile FMM: ispitivanje sile pomaka, prosjek pomaka, test prekida, ciklus prema broju ili trajanju, ispitivanje držanja
  • Točnost +/- 0,1%
  • Rezolucija zaslona 10 000: 1
  • Digitalni I / O: 2 kanala
  • Brzina uzorkovanja 25kHz
  • Interna memorija za 99 vrijednosti rezultata
  • Izvoz podataka na Bluetooth, USB ili RS232
  • Integrirana kontrola tolerancija
  • Integrirana statistička evaluacija
  • Sigurno preopterećenje do 200%
  • USB konektor za punjenje baterije
  • Mjerenje sile u oba smjera rastezanje-pritisak (-/+) kreću se u rasponima od 0 do: 10N, 25N, 50N, 100N, 250N, 500N, 1000N, 2500N
  • Iznimno robusno i ergonomsko kućište od lijevanog aluminija
  • Isporuka u kompletu s transportnim kovčegom, punjačem i dodacima
  • Na raspolaganju je komplet za montažu standardnih hvataljki

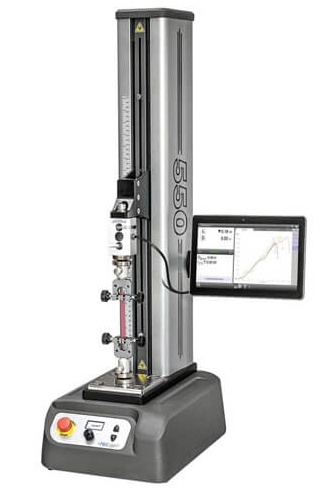

CNC force tester do +/- 500N, 1500N ili 2500N

  • Modularna konfiguracija testnih procedura i opsežne evaluacijske funkcije
  • Standardni hod 500 mm
  • Produljeni hod 760 mm
  • Robustan dizajn s preciznim vodilicama za ponovljivu i fino podesivu brzinu ispitivanja
  • Visoka točnost mjerenja pomaka, bolja od 0,02 mm
  • Potpuno automatizirana ispitivanja s pojedinačno definiranim parametrima
  • Eliminacija deformacije steznih naprava
  • Veliki izbor odgovarajućih hvataljki
  • PC upravljanje s L1, L2, S2, L2 plus ili L3 verzijom softvera za ispitivanje širokog raspona proizvoda i materijala
  • Konfigurirani i pohranjeni postupci testiranja mogu se lako ponoviti
  • Jasan prikaz rezultata u dijagramima sila – pomak, sila – vrijeme
  • Tolerancijski test za trenutno određivanje dobar/loš uzorak
  • Mogućnost ispisa i izvoza podataka

Primjene:

  • Automatizirano i ponovljivo izvođenje različitih testova npr. mjerenje maksimalne sile i sile prekida, određivanje vlačne i tlačne čvrstoće, lomna čvrstoća
  • Pritisak ili rastezanje uzorka ili proizvoda do određene sile
  • Mjerenje sile pritiskanja ili rastezanja kod određenog pomaka
  • Određivanje krutosti opruge
  • Testovi smicanja (shear) i odljepljivanja/guljenja (peel test)
  • Cikličko ispitivanje prema broju ciklusa ili trajanju



Zanimljivi primjeri mjerenja sile ručnim mjeračem sile DFG

 Prikazano je otvaranje raznih vrsta vrata (automobilska vrata, ulazna vrata, Scanbox i 3D printer vrata), pritisak na razne gumbe, tastere i prekidače, vađenje USB sticka, otvaranje laptopa, ladica i raznih konzervi, sila pritiska spreja i boce za dezinficijens, prevrtanje stolice…

Ručni DFG/DFC dinamometar u robusnom metalnom kučištu

Ručni DFG i DFC mjerni uređaji izvedeni su s robusnim metalnim lijevanim kučištem čime se osigurava da kod mjerenja (naročito večih sila) ne dolazi do deformacije cijelog uređaja nego samo senzora sile pa su mjerenja ponovljiva i točna.

L1 programski paket za mjerenje i testiranje uzoraka

Mjerenje prekidne sile: tekstil za presvlake auto sjedala

Za presvlake auto sjedala, važno je znati koliko iznosi prekidna sila ali i ostala mehanička svojstva materijala da bi se osigurala sigurnost i trajnost materijala, spriječilo kidanje ili pucanje tijekom uobičajene uporabe ili u slučaju nesreće. Standardi kao što su ISO 13934-1 ili ASTM D5034 mogu se primijeniti za određivanje prekidne sile u različitim smjerovima materijala. Mjerenja sile omogućuju proizvođačima automobila da osiguraju visoku kvalitetu sjedala i povećaju sigurnost putnika.

Mjerenje prekidne sile: Što će prvo popustiti, metalna spojnica ili PVC traka za pakiranje kartonskih kutija?

Određivanje karakteristike opruga rastezanjem (razvlačenje, vlak)



Mjerenje karakteristike opruge pritiskanjem (kompresija, tlak)



TOPOMATIKA D.O.O. prodaje Metlogix force testere u regiji. Javite nam se za sve informacije ili prezentaciju proizvoda na telefon +385 1 3496 010 ili e-mail deformacije@topomatika.hr

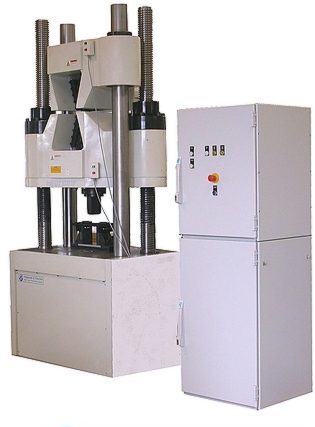

Ukoliko je vaša aplikacija vezana uz ispitivanje mehaničkih svojstava materijala pa vam dinamometar nije dovoljan, možemo vam ponuditi i univerzalne kidalice za ispitivanje mehaničkih svojstava materijala od Hegewald & Peschke:

Imate li pitanja? Opremu za ispitivanje materijala i proizvoda možemo vam demonstrirati uživo u TOPOMATIKA mjernom laboratoriju i demo centru, u Industrijskoj ulici 3, Novaki HR-10431, Sveta Nedelja ili online npr. preko Webex platforme.

Javite nam se za sve informacije ili prezentaciju proizvoda na +385 1 3496 010 ili deformacije@topomatika.hr
